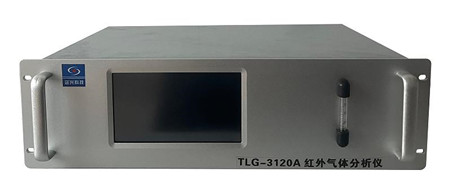

红外气体分析仪

2022-10-24 17:09
1938次


      红外气体分析仪是我公司针对环境监测、工业现场排放气体分析自主研发的红外气体分析仪。该分析仪主要测量CO、CO2气体浓度,可扩展监测CH4和O2。仪器具有测量精度高、稳定性和可靠性高、响应时间快等特点。

      应用场合:

      烟气排放检测(分析CO、CO2)

      垃圾焚烧烟气排放检测(分析CO、CO2)

      机动车尾气排放检测(分析CO、CO2)

      测量原理

      Beer-Lambert定律



      式中:

      --------波长为λ的光的入射光强度;

      ---------波长为λ的光的出射光强度;

      ---------气体在波长λ处的吸收截面;

      -------------待测气体浓度;

      --------------气体与光的作用长度(气体池有效长度);

      Beer-Lambert定律是物质浓度光学定量分析的基础,表征了物质对特定波长光的吸收情况。可以看出在吸收截面和光程长已知的情况下,通过测量入射光强度和出射光强度即可计算出对应气体的浓度。

      CO2、CO等气体红外吸收截面


      CO2、CO和CH4在(3000~5000)nm范围内均有明显的特征吸收谱线,因此可以用红外光谱法同时测量这两种气体。

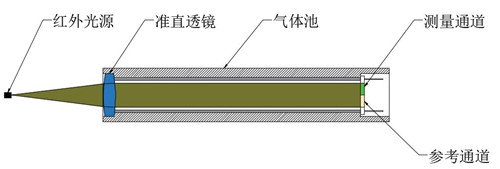

      单光束双波长技术

      单光束双波长技术使用一条光束照射到多通道探测器上,对于某种特定的待测物质其中一个通道为测量通道,另一通道为参考通道。测量通道对应的波长为待测物质有吸收的区域,参考通道对应的波长为待测物质及背景气体无吸收的区域。

      通过测量通道和参考通道的参比,可以消除光源能量波动和探测器整体特性变化带来的影响。


      产品特点

      采用单光束双波长技术,与传统的NDIR相比,无需滤光轮,系统稳定可靠

      使用多次反射气室,仪器检测下限低。

      仪器内部温控精度高,环境适应性好。

      光源采用MEMS红外辐射光源,电调制无需斩波轮。

      无光学运动部件,无切光轮、滤光轮、干涉仪等光学运动部件,可靠性高。

      模块化设计,光源、核心电路、气体室、氧传感器、温度控制单元等采用模块化设计,可靠性高、可扩展性好、维护方便。

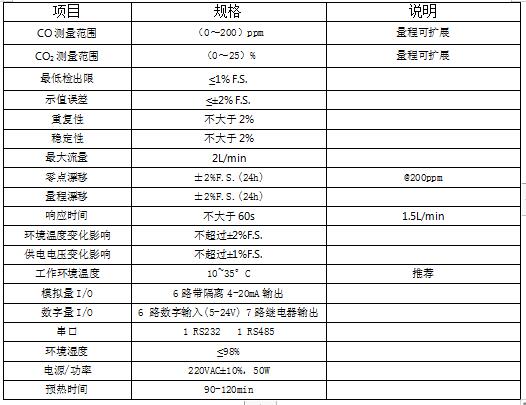

      技术参数
