气相色谱仪

色谱仪操作原理

TLGV- 1000A  色谱仪采用高温伴热双柱并联反吹色谱分离技术，可以自动测 量和分析甲烷和总烃的含量，通过总烃和甲烷含量的差值计算得到非甲烷总烃的 含量，大大缩短了分析周期，同时针对高沸点非甲烷总烃研制的高温伴热技术大 幅度减少了高沸点非甲烷总烃的色谱峰展宽，允许仪表对高沸点物质的非甲烷总 烃进行精确地测量，甚至在高浓度非甲烷总烃存在的情况下也可以进行该操作。

TLGV- 1000A  色谱仪是一个自动批处理器，可以重复收集和分析气体样品。仪器阀箱中各有一个十通阀和一个六通阀，两个阀均是具有两个位置的转向阀。

通过十通阀和六通阀的来回切换将气体样品带入色谱柱进行分离和检测器进行分析，并通过控制定量管的体积控制进入色谱仪的气体样品的总量。  由于总烃在玻璃微柱上无保留，能够迅速通过到达 FID 检测器被检测。而甲烷物质因为沸点低，相对于非甲烷总烃在苯醚高聚物填充柱上仅有部分保留，可快速通过色谱柱到达FID  检测器，此时通过切换十通阀使载气反向流过色谱柱， 将非甲烷总烃反吹出分析系统而不被检测。在整个分析过程中，十通阀和六通阀所置的位置始终是保持一致的。

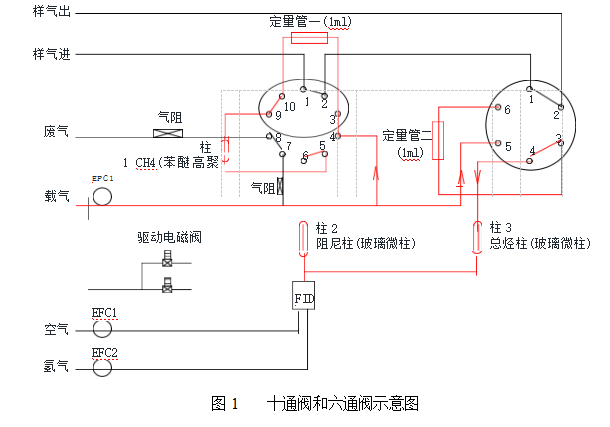

十通阀和六通阀均是一个头部为圆形， 外围等间距分布有十口或六口连接点，尾部具有一个圆柱形驱动气缸的装置。阀门包含一个在总线的圆形转子，转子表面有五个或三个通道，每个通道与两个相邻端口相连，转子可以随意切换到其中一个位置，以此来提供两种不同气体流向。例如，十通阀端口 2 可以连接端口 1或端口 3，端口 3 可以连接端口 2 或端口 4。十通阀和六通阀的位置切换均通过尾部的圆柱形气缸完成。十通阀和六通阀阀门的位置可分为 A 状态和 B 状态两种，图 1 展示了十通阀和六通阀处于 B 位置时的气路流程图。

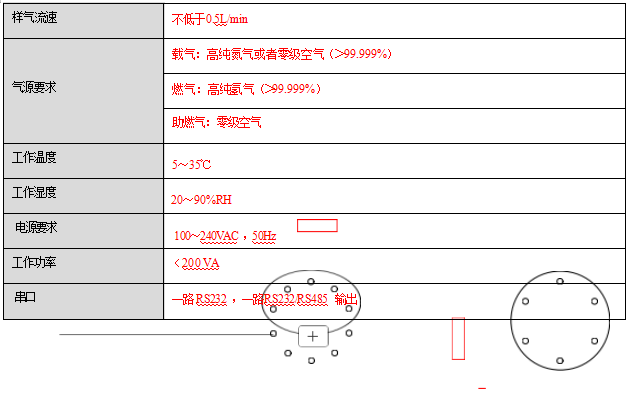

技术指标
